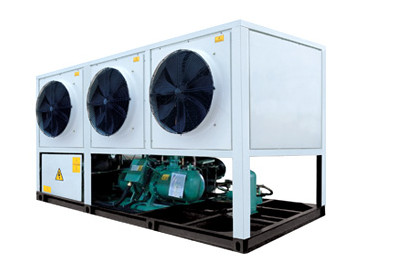

蒸發式冷凝螺桿式冷水機組一體化設計，內置冷卻水泵，采用超強耐腐蝕的高導熱性及親水性能優越的特殊金屬材料經激光焊接技術制造成型的板管蒸發式冷凝器使用壽命長達15年以上。蒸發式冷凝螺桿冷水機組，它是將水冷凝器的換熱器部件置于冷卻塔內直接散熱，將兩個設備合二為一，省去從冷凝器到冷卻塔傳遞用的冷卻水泵，循環水量為傳統方式的50~70%，并比傳統冷卻方式的冷凝溫度低3~11℃，從而節約能耗25~40%；大大減少設備體積，整體裝配式結構使得安裝維護十分方便，還可安裝在地下室，有效消除噪聲污染，美化建筑外觀.
1、節能：由于蒸發冷凝器的冷凝溫度隨濕球溫度而變化，一般濕球溫度比干球溫度低6～8℃，這就意味著在同樣環境下，使用蒸發冷凝器，可使冷凝系統的冷凝溫度下降6—8℃和帶冷卻塔水冷冷凝器相比，由于它是一次性直接向環境空氣排熱，可使系統和壓縮機節能20%以上。
2、運行費用低，壽命長：維修費用低。蒸發冷凝器全部零部件為不銹鋼或鍍鋅鋼管熱浸鋅，運行時間長，維修成本很低。
3、節水：水冷式冷凝器1Kg冷卻水能帶走4.6—6.9w的熱量，而1kg水在常壓下蒸發能帶走676w熱量，因而蒸發式冷凝器理論耗水量僅為一般水冷式冷凝器的1%，實際上由于吹散損失、排污換水等，耗水量為一般水冷式冷凝器的5%—10%，因而它特別適用于缺水地區。
蒸發式冷凝器是利用盤管外的噴淋水部分蒸發時吸收盤管內
蒸發式冷凝器
高溫氣態制冷劑的熱量而使管內的制冷劑逐漸由氣態被冷卻為液態。

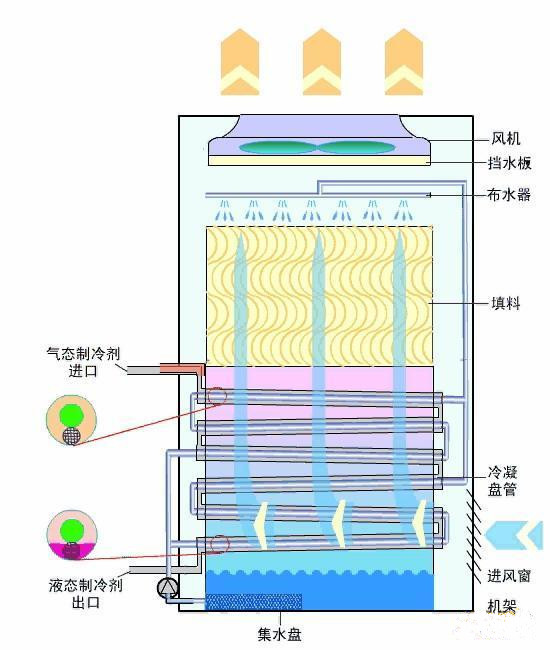

蒸發式冷凝器是由冷卻管組、填料、淋水器、軸流風機、集水槽、水泵、收水器、箱體等部件組成。
蒸發式冷凝器的運行原理
噴淋水由水泵將集水槽中的水輸送到蒸發式冷凝器頂部的噴淋管，經噴嘴噴淋到冷凝排管的外表面形成很薄的水膜，水膜中部分水吸熱后蒸發為水蒸氣，其余落入集水槽，供水泵循環使用。
軸流風機強迫空氣從頂部和側壁下部被吸入流經盤管，填料、飽和熱濕空氣則被排到周圍大氣中，熱濕空氣中夾帶的部分水滴通過收水器截留，有效地控制水滴飄散損失，散失致大氣中的水蒸氣在系統中由浮球閥控制補充冷卻水。
蒸發式冷凝器的產品特點
1、冷凝盤管采用超長特制專供鋼管，在水中經2.5MPa氣壓嚴格試驗，整體在近430℃高溫熱浸鋅。
2、箱體采用進口或國產優質鍍鋅板材，可選用靜電噴塑工藝，集水槽可選用不銹鋼板。
3、風機選用專用高效，低噪軸流風機，專用風機具有較高射程，防止熱空氣回流。
4、水泵采用小功率，大流量，低揚程為戶外型設計并可根據客戶要求裝配除垢儀。
5、布水、高效收水器和冷卻填料采用大流量、防堵塞的噴嘴，精密計算連續均勻的覆蓋，杜絕管壁出現水膜“干點”，優質PVC材料制成，抗老化，風阻小溝狀吸水器，使水的飄水率控制在0.001%以下，冷卻填料為蜂窩式橫流結構，適宜循環水冷卻
6、小流量冷卻循環水在冷凝盤管蒸發，氣氨在冷凝盤管內冷凝為液體，故稱蒸發式冷凝器。高強度的蒸發，使得蒸發式冷凝器比其它類型冷凝器更易結水垢，目前還沒有理想的除垢方法。嚴重結垢的蒸發式冷凝器就失去了節電的優點。優質的冷卻水才適用，選型時應慎重！。
蒸發式冷凝器的技術特點
1、采用引風逆流和一次換熱設計，熱量的傳遞完全依靠盤管組表面，空氣以低速從蒸發式冷凝器下部四周進入，而以高速從蒸發式冷凝器上部排出，使熱濕飽和空氣的回流減速至最小。
2、先進的大水量噴淋裝置，可淋水最大限度地包容管壁，提高換熱系數，本裝置結構先進，無堵塞現象的特性，減少表面結垢，提高設備使用效率。 3、蒸發式冷凝螺桿式冷水機組箱體采用進口或國產ST102優質超級鍍鋅板，可選靜電噴塑工藝，集水槽可選用304不銹鋼板。 |
